通風管道是工業與民用建筑的通風與空調工程用金屬或復合管道,是為了使空氣流通,降低有害氣體濃度的一種市政基礎設施。
概述
通風管,風管制作與安裝所用板材、型材以及其他主要成品材料,應符合設計及相關產品國家現行標準的規定,并應用出廠檢驗合格證明,材料進場時應按國家現行有關標準進行驗收。通風管道按材質分:一般有:
鋼板風管(普通鋼板)、鍍鋅板(白鐵)風管、不銹鋼通風管、玻璃鋼通風管、塑料通風管、復合材料通風管、彩鋼夾心保溫板通風管、雙面鋁箔保溫通風管、單面彩鋼保溫風管、涂膠布通風管(如礦用風筒)、礦用塑料通風管等。
用途分類:
一般有:凈化系統送回風管、中央空調通風管、工業送排風通風管、環保系統吸排風管、礦用抽放瓦斯管、礦用涂膠布風筒等;
形狀分類:
一般有:圓形、矩形、螺旋形等;
加工工藝:
可分為角鐵法蘭風管,共板
法蘭風管。
應用
風管主要應用在工業及建筑工程中,應用領域主要涉及:電子工業無塵廠房?jī)艋到y(tǒng),醫藥食品無菌車間凈化系統,酒店賓館、商場醫院、工廠及寫字樓的
中央空調系統,工業污染控制用除塵、排煙、吸油等排風管、工業環境或崗位舒適用送風管、煤礦抽放瓦斯用抽放瓦斯系統、煤礦礦井環境控制用送回風系統...等等;PS:常被影視、動漫中開發成逃生及潛入專用路線。
按用途區分
1、凈化
空調系統用風管:鍍鋅板、不銹鋼;(使用中可能出現塵源污染的玻璃鋼、復合材料禁用)
通風管道;
2、中央空調系統用風管:鍍鋅板、彩鋼保溫板;(可使用玻璃鋼、復合材料);
3、
環境控制系統用風管:鍍鋅板、不銹鋼;(可使用塑料、玻璃鋼、復合材料);
4、工業
通風系統用風管:鋼板、鍍鋅板;(麗博通風管.可使用塑料、玻璃鋼、復合材料);
注:玻璃鋼風管可分有機、無機二種,根據設計規范有消防要求的禁用有機材質;
5、特殊使用場合用風管:礦用涂膠布風筒、礦用塑料通風管;(要求阻燃抗靜電礦用安全特性)。
風管施工
1)對于比較復雜的民用建筑,在設計階段,各工種(暖通、給水排水,供電照明與建筑專業)首先應協商好空間分隔,定出每種管道的標高范圍。一般情況下不得越出給自己規定的界限。遇有個別管段要越界時應與其他工程協商。
2)解決各種通風管道相碰及協調的原則,一般為:“小管讓大管,有壓讓無壓”。例如,自來水管與風管相撞,則應當自來水管拐彎。冷、熱水管與下水管相碰,則應改變冷、熱水管道。
3)施工前應設備總管的工程師,將各工種的管線,單線畫在一張平面圖上。每種管道用一種彩色筆。在各交點處綜合其標高,看是否有矛盾之處,及時發現,將問題解決在安裝之前。
4)為了減少投資,節省空間,降低層高,有些敷設無坡度要求的管道,可以穿梁敷設(如自來水管道,消防噴灑干管等)。
無機玻璃鋼
無機玻璃鋼通風管(又稱玻璃纖維
氯氧鎂水泥通風管)是以氯氧鎂水泥為膠結料
中堿玻璃纖維為增強材料、加入填充材料和改性劑等所制成的一種管材。它具有不燃燒、屬不燃材料A級,耐腐蝕、強度高和重量輕等特點。在建筑工程、地下工程及工業廠房的通風中,它已經完全取代了不耐燃的
有機玻璃鋼通風管,并在逐步取代防腐性能差的鍍鋅鐵皮通風管。尤其是在濕度大的地下工程和長江以南地區,它的優越性更為顯著。
通過氯氧鎂膠凝材料的研究及制品的檢測,發現
無機玻璃鋼通風管在生產中及工程應用中仍存在一些質量問題。有的質量問題嚴重影響了工程的使用壽命,應引起大家足夠重視。
分類
根據國家建筑材料行業標準《玻鎂風管》JC646-2006標準的規定,通風管道分為整體普通型風管、整體保溫型風管和組合保溫型風管三種類型,該三種通風管道不適用于住宅建筑的
排油煙管道。
根據通風管道的物理力學性能和外觀質量,通風管道分為一級品和合格品兩個等級。
產品規格
菱鎂通風管道的尺寸主要由設計單位根據工程需要的通風量進行設計,也可根據客戶的具體要求設計。
菱鎂通風管道的外形分圓形和矩形兩種截面。管道的長一般為2~3m,如果圓形管直徑和矩形管的邊長大于1.5m時,管段長度可適當縮短。管段之間的連接方式有兩種:一是
法蘭連接,一是承插式連接。P類管的的規格尺寸見表1。

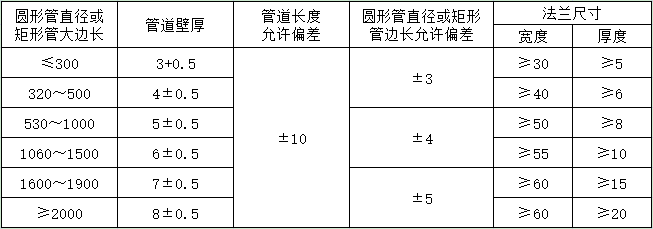

表1 P類管的規格尺寸/mm
D類管有三種形式:三風道、兩風道及單風道。D類管一般都是豎向埋設在墻內或墻角處,其風口朝向根據設計圖紙決定。D類管的規格尺寸見表2。

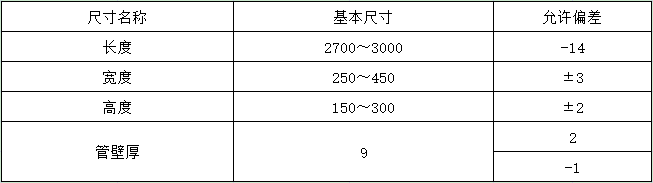

表1 D類管的規格尺寸/mm
保溫風管多用在冷暖空調工程,其壁厚為保溫層加結構厚度。保溫層為
聚苯乙烯泡沫板或
聚氨酯泡沫塑料板。其厚度為20~30mm。
異徑管、三通管、彎頭等通風管件,按照相對應的通風管設計制造。
共板法蘭風管
共板式法蘭風管又稱無法蘭風管,其制作形式比傳統的矩形風管加工速度更快捷、更方便、更小的漏風率。其優點是節省材料,減少工程投資;漏風量小,降低能耗,節省運行費用,頗受施工企業歡迎。美國和歐洲等發達國家從九十年代開始采用風管的無法蘭連接。
